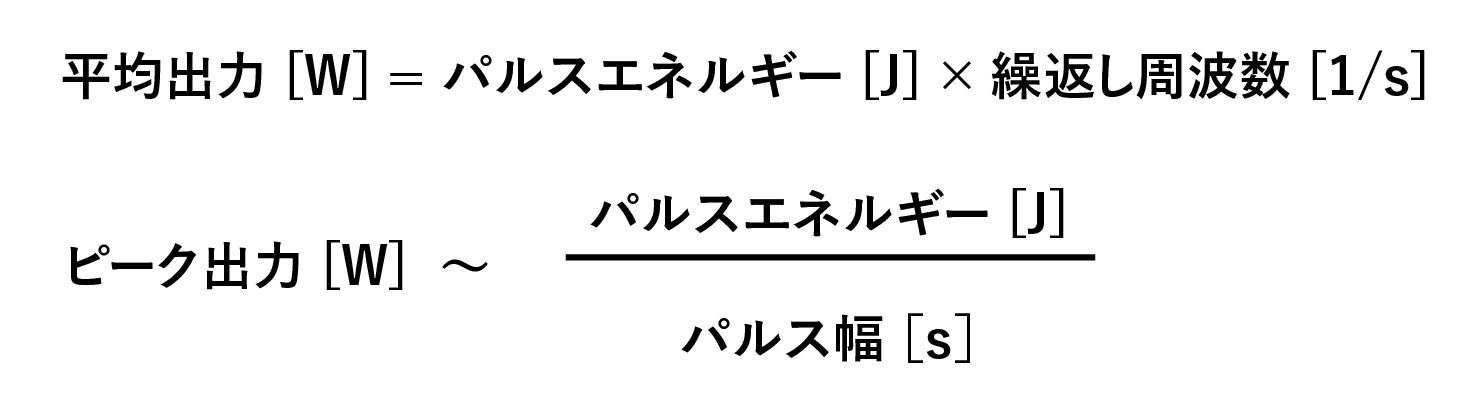

CW レーザーの特性は平均出力[W] で表現される。一方、パルスレーザーの場合はパルス幅[s]、繰返し周波数[Hz]、パルスエネルギー[J]、ピーク出力[W]などで表現する。これらのパラメータには以下の式の関係がある。

レーザーのパラメータの関係

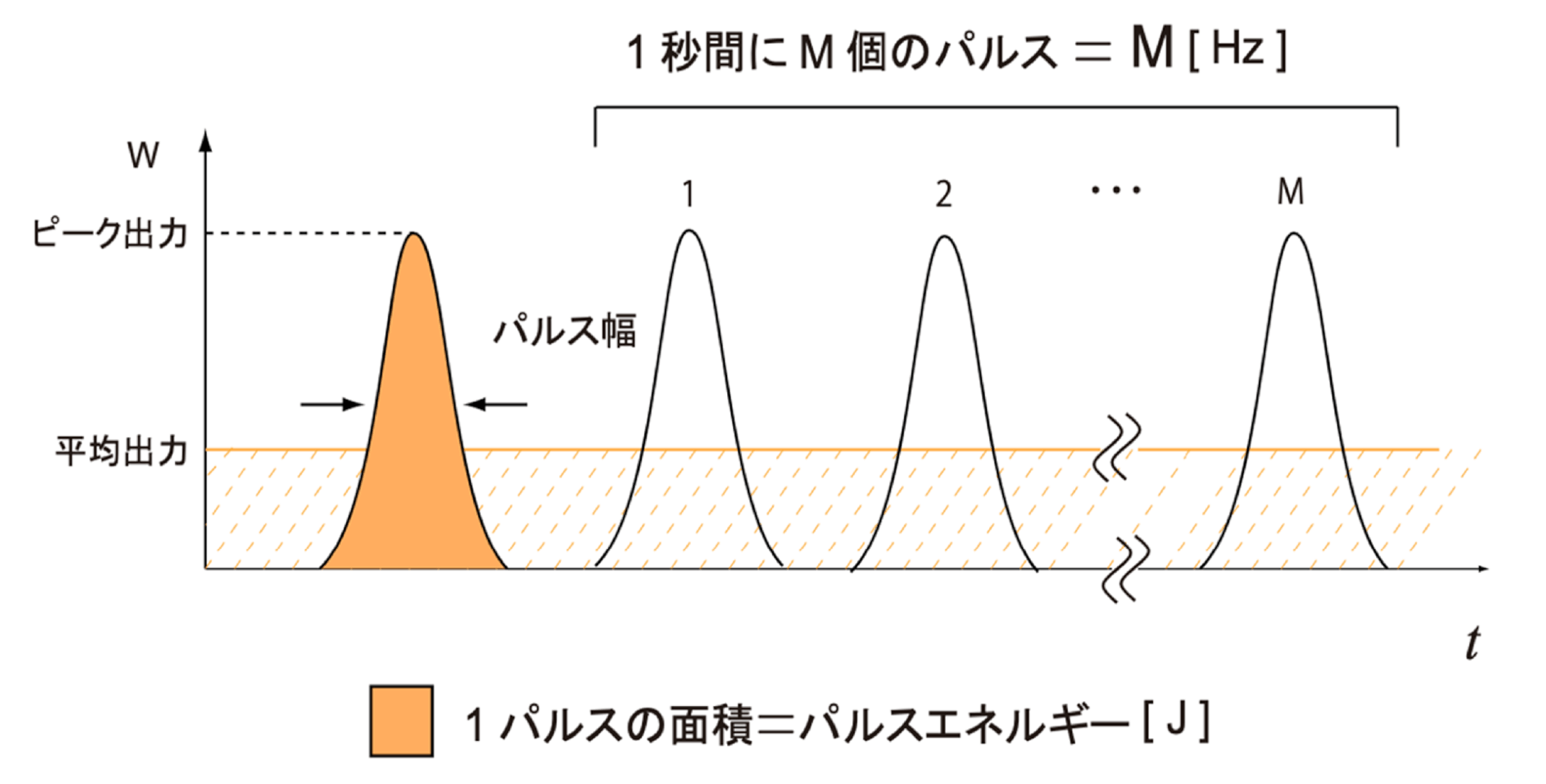

パルスレーザーの各種パラメータの関係を下図に示す。

パルスレーザーのパラメータ

図1:パルスレーザーのパラメータ

レーザー関連の主なパラメータの単位を下表に示す。

レーザーに関連した単位
単位
波長(Wavelength)スペクトル幅(Spectral bandwidth) m
パルスの時間幅(Pulse width) s
パルスエネルギー(Energy per pulse) J
平均出力(Average output power)パルスのピーク出力(Peak power) W
パルスの繰返し周波数(PRR:Pulse repetition rate) Hz
損失(Loss)利得(Gain) dB or dB/km
ビーム品質 M2(Beam quality)
