フェムト秒レーザー加工の基礎と産業応用
最先端の精密機器、スマートフォン、高度な医療デバイス等、私たちの身の回りにある「より小さく、より高性能な製品」のものづくりを裏側で支えているのが、画期的な超精密光加工技術であるフェムト秒レーザー加工です 。本記事では、フェムト秒レーザーの基本概念、熱影響を排除する加工メカニズム、それを支える発振・増幅技術、具体的な産業応用例、および装置選定のポイントまでを体系的に解説します。
目次
- フェムト秒レーザーの「基礎」：1000兆分の1秒の極限世界
- なぜ熱影響がないのか？加工の物理メカニズム
- 極限の光を生成する「発振・増幅技術」
- 産業を支える「4つの代表的な加工実例」
- まとめ：次世代のものづくりを支えるフェムト秒加工
- 光響のフェムト秒レーザー加工ソリューションと独自の強み
1. フェムト秒レーザーの「基礎」：1000兆分の1秒の極限世界
「フェムト秒」という時間スケール

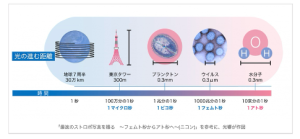

「フェムト（f）」とは、1秒の1,000兆分の1（10-15秒）を表す国際単位系（SI）の接頭語です。 1フェムト秒（fs）という時間は、光の速度をもってしても驚くほど短い一瞬に過ぎません。光は1秒間に地球を7周半進むことができますが、1フェムト秒の間にはわずか 0.3 μm（髪の毛の太さの数百分の1程度）しか進むことができない計算になります。
フェムト秒レーザーは、パルス幅（光が照射されている時間）を極限まで圧縮した超短パルスレーザーに分類されます。
天文学的なパルスピーク（尖頭）出力の実現

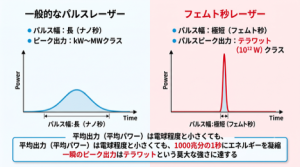

超短パルス化の最大の利点は、時間的なエネルギーの極大圧縮にあります。平均出力が小さくても、パルス幅が極めて短いため、照射される一瞬のエネルギー密度（ピーク出力）はテラワット（TW：1012 W）クラスという莫大な強さに達します。この天文学的な強度の光が、物質にこれまでにない物理現象を引き起こします。
精密・マイクロ加工におけるレーザーの分類
レーザー加工における精密加工は、パルス幅および加工スケール（除去領域）によって以下のように位置付けられます。
| パルス幅の分類 | 加工特性 | 主な用途 |
| ナノ秒（ns） | 従来の熱加工（溶融除去）が主体。周囲への熱拡散がある程度発生する。 | 比較的ラフな微細マーク、穴あけ、金属切断 |
| ピコ秒（ps） | 熱影響（HAZ）をかなり抑制した加工。過渡的な熱伝導が生じる。 | 薄膜カット、半導体ウェハスクライビング、微細穴あけ |
| フェムト秒（fs） | 熱ダメージをほぼ完全に排除する「非熱（コールド）アブレーション」 | 超超精密加工、極薄膜・難削材加工、内部改質 |
精密・マイクロ加工における定義
一般に、加工スリット幅がミリやサブミリ単位のものを「精密微細加工」と呼ぶのに対し、加工径が100μm以下、さらにはナノ（10-9）スケールの領域を精密に制御する加工を「マイクロ加工（ナノ加工）」と定義します。フェムト秒レーザーはこのマイクロ・ナノ加工の主役として活躍しています。
2. なぜ熱影響がないのか？加工の「物理メカニズム」
フェムト秒レーザーの最大の特徴は、熱影響部が極めて小さい、あるいは、ほぼ存在しないという点にあります。これには超短パルスならではの物理現象が深く関わっています。
熱が周囲に伝わる前に「消え去る」アブレーション
金属などの物質に光が照射されると、まず物質内の電子がエネルギーを吸収し、その後に格子（原子）へとエネルギーが伝わって熱が発生します。このエネルギーが電子から格子へと伝わる時間を電子-格子緩和時間と呼び、その長さは一般に 1〜10ピコ秒（ps）程度です。

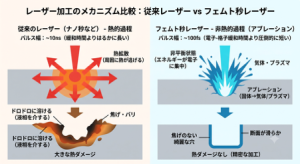

従来のレーザー（ナノ秒など）の場合： パルス幅が10nsなど緩和時間よりはるかに長いため、光を当てている間に熱が周囲へとどんどん逃げていきます。その結果、周囲の部材がドロドロに溶ける、焦げる、バリができる、といった熱ダメージが生じます。
フェムト秒レーザーの場合： パルス幅（例：100fs〜数百fs）が電子-格子緩和時間よりも圧倒的に短いため、格子に熱が伝わって温度が上がるより前に、すべてのエネルギーが一瞬で注入されます。そのエネルギーによって電子と格子のバランスが崩れ、固体から液相を介さずに一気に気体・プラズマへと爆発的に剥離するアブレーションが引き起こされます。
これにより、周囲の材料に熱を拡散する隙を与えないため、非常にエッジのシャープな、焦げのないクリーンな加工（コールドアブレーション）が実現します。
透明なガラスも削れる「多光子吸収」
通常、バンドギャップが広く、透明な材料（ガラスや石英、サファイアなど）に光（赤外線など）を当てると、光はそのままガラスをすり抜けて透過してしまいます。 しかし、フェムト秒レーザーのようにパルス幅を極限まで狭めると、その照射領域の光子密度が瞬間的に天文学的な高密度に達します。すると、物質に複数の光子が同時に吸い込まれる多光子吸収という特殊な現象が発生します
この多光子吸収を利用することで、通常は光を透過する材料であっても、集光レンズで焦点を合わせた内部の1点だけをピンポイントでアブレーション加工できるようになります。
3. 極限の光を生成する「発振・増幅技術」
1フェムト秒という極限の短パルスをどうやって安定して発振させ、かつ加工に必要な大出力にまでパワーアップするのでしょうか？ここには2つのノーベル賞級のブレイクスルー技術が用いられています。
モードロック技術（位相同期）
レーザー共振器の内部では、複数の異なる波長（縦モード）が同時に発振しています。通常はこれらがバラバラの位相で干渉し合ますが、特殊な光学素子を用いてすべての波長の「山」と「谷」の位相を完全に同期させる技術がモードロックです。 位相が完全に一致した波を重ね合わせると、驚くほど鋭く強大な一瞬のパルス波が発生します。
CPA技術（チャープパルス増幅）
モードロックで発生した超短パルスは極めて高いピーク強度を持っています。そのため、これをそのままアンプ（増幅器）で強くしようとすると、光の強度に耐えきれず、増幅器の結晶やミラーといった高価な光学素子が自ら破壊されてしまいます。
この問題を解決したのが、Gerard Mourou教授（2018年ノーベル物理学賞受賞）らによって考案されたCPA（Chirped Pulse Amplification：チャープパルス増幅）技術です。CPA技術は、以下の3つのプロセスから構成されます。
①パルス延伸
回折格子などを用いて、パルスのうち「波長の短い成分」と「波長の長い成分」の進路に時間差を与え、時間軸方向にあえてパルス幅を引き伸ばします。
②増幅
パルス幅が引き伸ばされ、ピーク強度が十分に穏やかになった安全な状態で、増幅器結晶によりエネルギーを効率よく大出力に引き上げます。
③パルス圧縮
十分に増幅された後、再び逆の特性を持つ回折格子に通し、引き伸ばした時間幅をギュッと元通りに圧縮する。
このCPAプロセスを経ることで、光学素子を一切破損させることなく、超短パルスのままでテラワット（TW）〜ペタワット（PW）級の極めて強大なピーク出力を安全に取り出すことが可能になりました。
4. 産業を支える「4つの代表的な加工実例」
熱によるダメージを極限まで排除した精密除去が可能なフェムト秒レーザーは、最先端の産業界において、代替不可能な革新コア技術として多様な分野に適用されています。
実例①：医療用ニチノール（Ni-Ti形状記憶合金）ステントの超精密カット
心臓や血管の治療で使われるカテーテル用「ステント」は、細いチューブ状の金属（主にチタンやニッケルの形状記憶合金であるニチノールなど）を複雑な網目模様にカットして作られます。
求められる要件：血管や生体内に直接留置するため、表面の微細なバリ（鋭い突起）の発生や、加工熱による材料の物性変化（形状記憶特性の劣化、結晶粒の粗大化）が許されません。
フェムト秒のソリューション：適切な条件レンジを選択することで、極めて美しい極細網目構造を、熱ダメージや物性劣化を一切生じさせずにカットすることが可能です。
実例②：ガラス・透明材料の3次元・内部微細加工
スマートフォン用の強化ガラスのカッティングや、分析用マイクロチップガラス内部の3次元流路作成に適用されています。
フェムト秒のソリューション：多光子吸収によってガラスの内部にピンポイントで集光し、材料の中に数μm単位のボイド（空洞）や屈折率の変化を誘起できます。これを3次元的に走査（スキャン）することで、ガラス内部に複雑な3次元流路を直接掘り進めることができます。
高速スクライビング：液晶パネルなどのガラス表面に微細な初期クラックを入れ、熱応力などで綺麗に割断するスクライビング加工では、従来のダイヤモンド砥石ホイールを用いた方式と比較して、約10倍の圧倒的な処理速度と美しい割断面を実現しています。
実例③：ナノ周期構造（LIPSS）による高付加価値な表面機能化
レーザーを物質表面に照射する際、照射する光の偏光特性や表面に励起されるプラズマ波が干渉し合うことで、照射面に光の波長の数分の一（ナノスケール）程度の微細な周期構造が自己組織的に形成されます（これを LIPSS：Laser-Induced Periodic Surface Structures と呼びます）。
LIPSSを活用することで、化学的なコーティングを施すことなく、物理的な表面改質のみで以下のような最先端の付加価値機能を素材に直接付与することができます。
超撥水・超親水特性の付与：ナノ構造によるアンカー効果（微細形状表面）により、水滴との接触角を劇的に変化させ、水を極限まで弾く、あるいは均一に濡れ広がる表面テクスチャを創出します。
トライボロジー（摩擦・摩耗の低減）：摺動部（金型やピストン等）の接触面にナノ周期構造を形成することで、構造の溝部分が「微小な油だまり（オイルマイクロポケット）」として機能し、潤滑油の保持特性を劇的に向上させ、機械的な摩擦抵抗を削減します。
実例④：バーストモード加工（効率的な材料除去）
パルスを均一に連発するのではなく、極めて短い時間（ナノ秒〜ピコ秒感覚）の間に、複数の連続するパルスを1つの塊（バースト）として連射する技術です。 あらかじめ溶融・排熱のプロセスを高度にコントロールする（アブレーション・クーリングなどと呼ばれる効果）ことで、加工部の周囲温度の上昇を防ぎつつ、一度の照射での材料除去効率を極限まで引き上げ、さらにデブリ（加工粉塵）の再付着を激減させることに成功しています。
実例⑤：次世代半導体向け「ガラスコア基板」の深穴加工
近年、高速大容量通信やAIチップ、高性能CPU/GPUなどの次世代半導体パッケージとして、従来の有機材料に代わる「ガラスコア基板」が大きな注目を集めています。その中で、表裏を高密度に繋ぐガラス貫通電極（TGV：Through Glass Via）の微細な深穴穿孔において、フェムト秒レーザーは活躍しています。
フェムト秒のソリューション：割れや熱クラックが極めて発生しやすいデリケートなガラス基板に対し、コールドアブレーションの利点を最大限に発揮させることで、熱ストレスを与えずにアスペクト比（穴径に対する深さの比率）の高い微細孔をクリーンに穿つことが可能です。特殊な複雑光学系に依存せず、極めてシャープでハイクオリティな超高密度TGVの実装に対応しています。
5. まとめ：次世代のものづくりを支えるフェムト秒加工
フェムト秒レーザー加工は、単なる「よく削れる最新のレーザー」ではありません。 光を極限まで時間的に圧縮することで、これまでの熱加工の物理的限界（溶融やバリ、焦げの発生）を鮮やかに打破し、「非熱アブレーション」「多光子吸収によるガラス内部加工」「自己組織化ナノ周期構造の生成」といった従来の技術では不可能だった奇跡のような超微細制御を可能にするコア技術です。
光響は、高機能な加工機の開発・提供にとどまらず、手軽なキット化による低価格化への挑戦、LaaSによる柔軟なレンタル・サブスク対応、さらにはOptiVideoや安全セミナーを通じた情報サービスにいたるまで、日本の次世代ものづくり技術の発展を多角的にサポートしています。
「この難削材を焦げなくきれいに切りたい」「自社の開発ステージに最適なフェムト秒システムを相談したい」など、どんな些細なことでもお気軽に光響までお問い合わせください。お客様の課題解決に最適なソリューションをご提案いたします。
参考文献
本記事では、フェムト秒レーザーによる微細加工のメカニズムおよび関連する実験データについて、以下の書籍を参照しました。
- 新井 武二 著『レーザー微細加工 -基礎現象と産業応用-』丸善出版、2017年。
6. 光響のフェムト秒レーザー加工ソリューションと独自の強み
株式会社光響は、長年にわたり学術研究・産業応用の両面でフェムト秒レーザー製品・加工システムの普及をリードしてきました。当社のフェムト秒レーザー光源キットによる学術研究の加速および産業への貢献が評価され、「第18回 レーザー学会産業賞 貢献賞（2026年度）」を受賞しております。
当社ならではの、お客様の課題解決に直結する独自のソリューションと強みをご紹介します。
① 目的とご予算に応じたフェムト秒レーザー加工機のラインナップ
レーザー精密加工・コールドアブレーション加工に必要なエッセンスを凝縮した、個性豊かな3つの産業用加工システムを自社開発・販売しております。
・超高精密フェムト秒レーザー加工機「Femto-pro」
3波長（IR、GR、UV）のフェムト秒レーザー光源と、超精密加工ステージをプラットフォームとしたフラッグシップモデルです。各種工業材料へ最適なアブレーション加工を施し、ユーザー目線での技術コンサルティングから試作機・量産機のカスタマイズ制作までトータルでサポートいたします。
・ホログラフィックフェムト秒レーザー加工機「Femto-pro-HGS」
光の波面を自在に制御する先進的なホログラフィック光学技術を導入した世界最先端の加工機です。集光時の「収差補正」による極限レベルのスポット制御や、ビームを複数に分岐させた「多点同時加工」を実現します。
・小型汎用フェムト秒レーザー加工機「Femto-V」
アカデミア（大学・公的研究所）や企業の初期のR&D用途に最適な、業界異例の「1,980万円（税別）から」導入可能なベンチトップ加工実験機です。ガルバノスキャナシステムを搭載し、IR（1.0μm）、グリーン（0.5μm）、UV（0.3μm）の3波長から用途に合わせて最適な波長を選択して導入いただけます。
② 世界初を連発してきた「研究用フェムト秒レーザー光源・キット」
光響は研究用フェムト秒レーザーの先駆者として、数々の「世界初の製品キット」を開発・提供してまいりました。組み立てを通じて原理を学べ、かつ極めてリーズナブルに構築できるため、国内外の主要な研究室で活用されています。
③ 導入の障壁を下げるお試し加工
受託テスト加工（サンプル対応）：お客様がお持ちのワーク（難削材、ガラス、セラミックス、複合樹脂等）に対して、当社のデモ機を用いてコールドアブレーションの受託加工評価を実施します。
④ 「モノ・情報・人」を繋ぐ。充実の教育・安全サポート
レーザー加工機をただ販売するだけでなく、レーザーを安全に、かつ深く理解して使いこなすための学習・教育プラットフォームを独自運営しています。
・定額制動画学習サービス「OptiVideo」
レーザー・光学・加工を体系的に学べる月額制の動画学習プラットフォームです。レーザー物理の高名な大家（植田憲一先生、家久信明先生、牛山善太先生など）による貴重な講義ビデオ、最新のLiDAR技術や量子技術などのコンテンツが見放題で、月1回以上のWebセミナーも無料で聴講可能です。
・オンデマンド「レーザー安全教育セミナー」
労働安全衛生法やJIS C6802を網羅した安全管理講義です。従来のわかりにくい静止画解説ではなく、光響オリジナルのわかりやすい「アニメーション動画」を用いたオンデマンド講義で、社内安全教育として非常に高い評価をいただいております。
