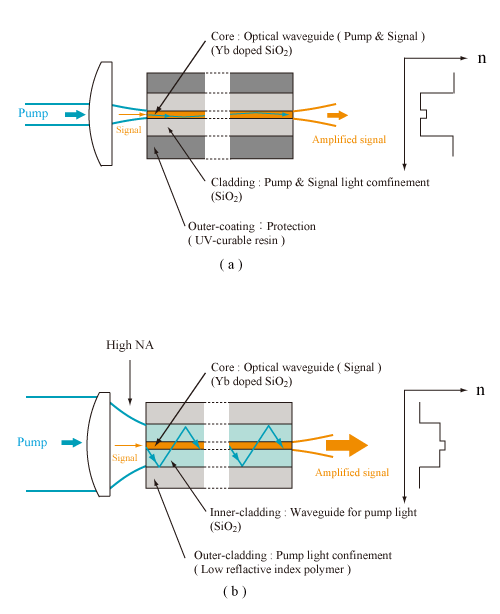

Yb添加シングルモードファイバーを用いたコア直接励起とYb添加ダブルクラッドファイバーによるクラッド励起法をそれぞれ図1(a)、(b)に示す。
(a)Yb-SMFを用いたコア励起と(b)Yb-DCFを用いたクラッド励起
図1(a)は、励起光がコアを伝搬しながら直接励起している様子を示している。一方、図1(b)は、励起光が内部クラッドを伝搬しながらコアを励起している様子を示している。ここで使われている光ファイバーがダブルクラッドファイバーであり、その名の通りクラッドが2層構造になっている。内側(Inner)のクラッドを内部クラッド(または第1クラッド)と呼び、外側(Outer)のクラッドを外部クラッド(または第2クラッド)と呼ぶ。
