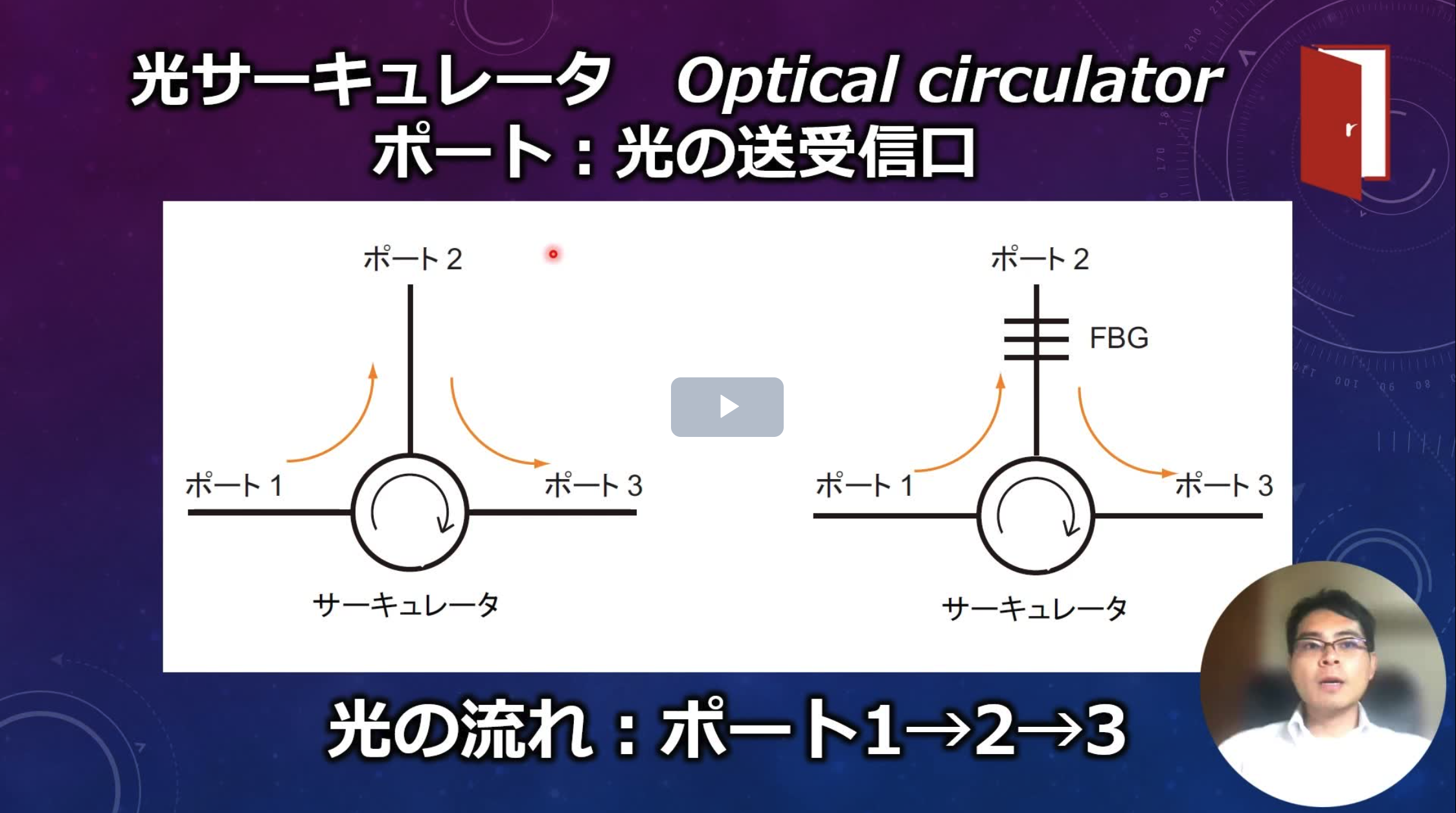

光サーキュレータ[1]は、一般的に図1(a)に示すような3ポートを有する素子である。ポート1から入射した信号光はポート2へ射出され、ポート2から入射した光はポート3へ射出される。ポート2にFBGを付加して、図1(b)のように使用されることが多い。参考までに光サーキュレータの構成例を図2に示す[2]。小型な光サーキュレータの構成と原理については参考文献[3]を参照していただきたい。
![光サーキュレータの(a)動作図と(b)使用例。](https://optipedia.info/wp-content/uploads/circulator-fig.gif)

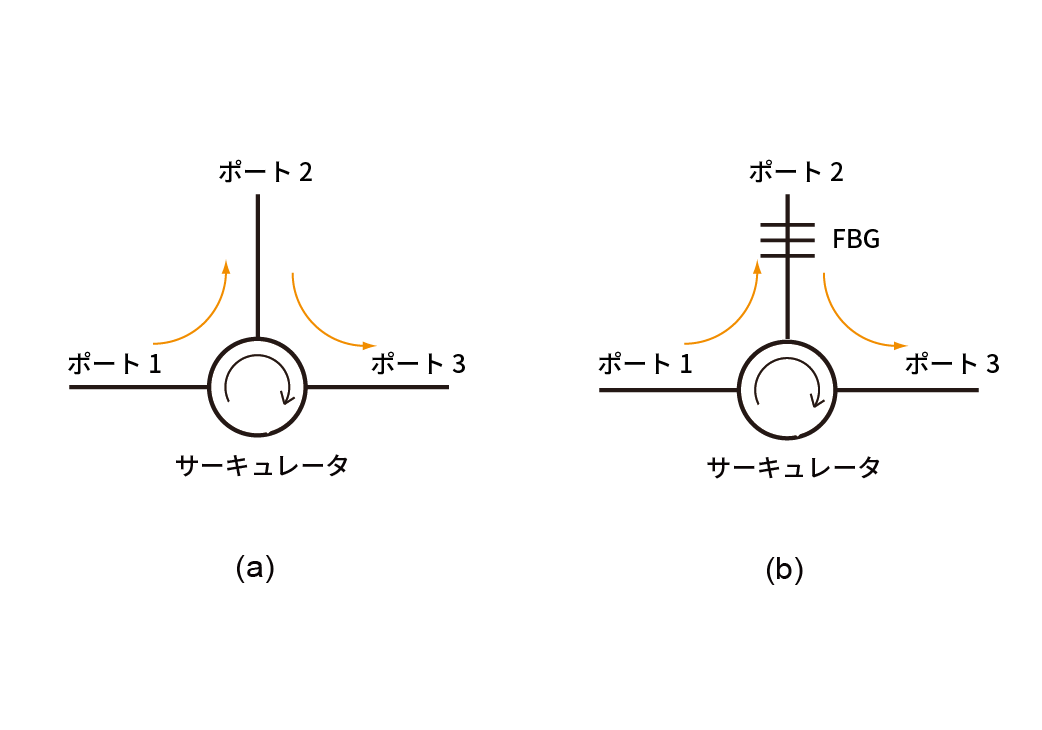

図1:光サーキュレータの(a)動作図と(b)使用例。
![光サーキュレータの構成。1:偏光ビームスプリッター(PBS)、2:反射プリズム、3、 6: 複屈折結晶、4:ファラデー回転子、5:1/2 波長板](https://optipedia.info/wp-content/uploads/circulator-config.gif)
図2:光サーキュレータの構成。1:偏光ビームスプリッター(PBS)、2:反射プリズム、3、 6: 複屈折結晶、4:ファラデー回転子、5:1/2 波長板
